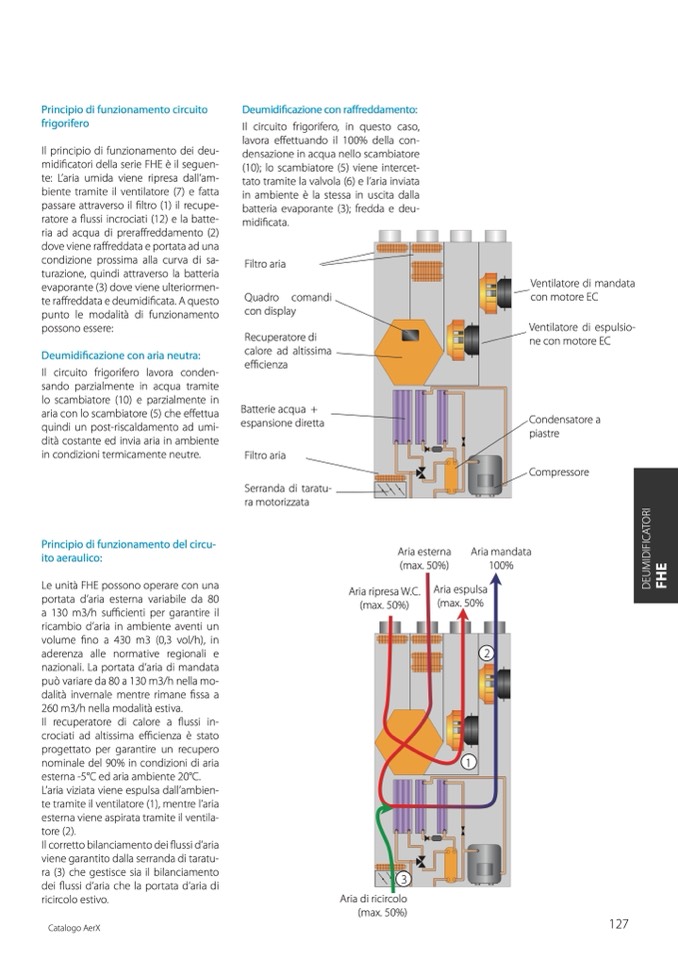

Principio di funzionamento circuito

frigorifero

Il principio di funzionamento dei deu-

midificatori della serie FHE è il seguen-

te: L’aria umida viene ripresa dall’am-

biente tramite il ventilatore (7) e fatta

passare attraverso il filtro (1) il recupe-

ratore a flussi incrociati (12) e la batte-

ria ad acqua di preraffreddamento (2)

dove viene raffreddata e portata ad una

condizione prossima alla curva di sa-

turazione, quindi attraverso la batteria

evaporante (3) dove viene ulteriormen-

te raffreddata e deumidificata. A questo

punto le modalità di funzionamento

possono essere:

Deumidificazione con aria neutra:

Il circuito frigorifero lavora conden-

sando parzialmente in acqua tramite

lo scambiatore (10) e parzialmente in

aria con lo scambiatore (5) che effettua

quindi un post-riscaldamento ad umi-

dità costante ed invia aria in ambiente

in condizioni termicamente neutre.

Principio di funzionamento del circu-

ito aeraulico:

Le unità FHE possono operare con una

portata d’aria esterna variabile da 80

a 130 m3/h sufficienti per garantire il

ricambio d’aria in ambiente aventi un

volume fino a 430 m3 (0,3 vol/h), in

aderenza alle normative regionali e

nazionali. La portata d’aria di mandata

può variare da 80 a 130 m3/h nella mo-

dalità invernale mentre rimane fissa a

260 m3/h nella modalità estiva.

Il recuperatore di calore a flussi in-

crociati ad altissima efficienza è stato

progettato per garantire un recupero

nominale del 90% in condizioni di aria

esterna -5°C ed aria ambiente 20°C.

L’aria viziata viene espulsa dall’ambien-

te tramite il ventilatore (1), mentre l’aria

esterna viene aspirata tramite il ventila-

tore (2).

Il corretto bilanciamento dei flussi d’aria

viene garantito dalla serranda di taratu-

ra (3) che gestisce sia il bilanciamento

dei flussi d’aria che la portata d’aria di

ricircolo estivo.

Deumidificazione con raffreddamento:

Il circuito frigorifero, in questo caso,

lavora effettuando il 100% della con-

densazione in acqua nello scambiatore

(10); lo scambiatore (5) viene intercet-

tato tramite la valvola (6) e l’aria inviata

in ambiente è la stessa in uscita dalla

batteria evaporante (3); fredda e deu-

midificata.

Filtro aria

Quadro comandi

con display

Recuperatore di

calore ad altissima

efficienza

Batterie acqua +

espansione diretta

Filtro aria

Serranda di taratu-

ra motorizzata

Ventilatore di mandata

con motore EC

Ventilatore di espulsio-

ne con motore EC

2

1

3

Catalogo AerX

Aria ripresa W.C.

(max. 50%)

Aria espulsa

(max. 50%

Condensatore a

piastre

Compressore

Aria esterna

(max. 50%)

Aria mandata

100%

Aria di ricircolo

(max. 50%)
