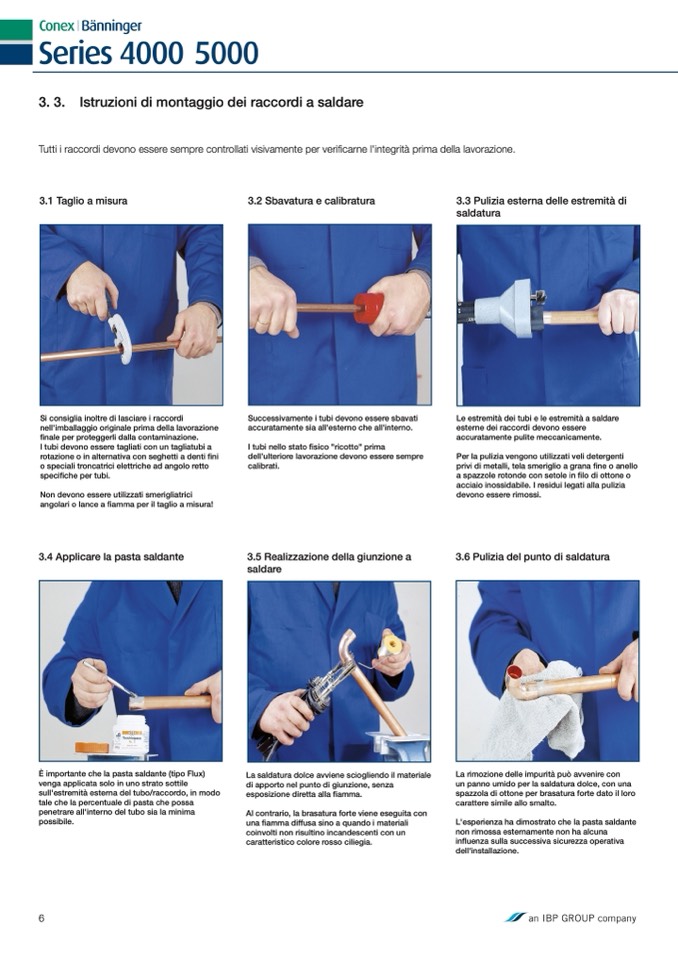

3. 3. Istruzioni di montaggio dei raccordi a saldare
Tutti i raccordi devono essere sempre controllati visivamente per verificarne l'integrit
à prima della lavorazione.
3.1 Taglio a misura
3.2 Sbavatura e calibratura
3.3 Pulizia esterna delle estremit
à di
saldatura
Si consiglia inoltre di lasciare i raccordi
nell'imballaggio originale prima della lavorazione
finale per proteggerli dalla contaminazione.
I tubi devono essere tagliati con un tagliatubi a
rotazione o in alternativa con seghetti a denti
fini
o speciali troncatrici elettriche ad angolo retto
specifiche per tubi.
Non devono essere utilizzati smerigliatrici
angolari o lance a
fiamma per il taglio a misura!
3.4 Applicare la pasta saldante
Successivamente i tubi devono essere sbavati
accuratamente sia all'esterno che all'interno.
I tubi nello stato
fisico "ricotto" prima
dell'ulteriore lavorazione devono essere sempre
calibrati.
3.5 Realizzazione della giunzione a
saldare
Le estremità dei tubi e le estremità a saldare
esterne dei raccordi devono essere
accuratamente pulite meccanicamente.
Per la pulizia vengono utilizzati veli detergenti
privi di metalli, tela smeriglio a grana fine o anello
a spazzole rotonde con setole in filo di ottone o
acciaio inossidabile. I residui legati alla pulizia
devono essere rimossi.
3.6 Pulizia del punto di saldatura
È importante che la pasta saldante (tipo Flux)
venga applicata solo in uno strato sottile
sull'estremità esterna del tubo/raccordo, in modo
tale che la percentuale di pasta che possa
penetrare all'interno del tubo sia la minima
possibile.
La saldatura dolce avviene sciogliendo il materiale
di apporto nel punto di giunzione, senza
esposizione diretta alla fiamma.
Al contrario, la brasatura forte viene eseguita con
una fiamma diffusa sino a quando i materiali
coinvolti non risultino incandescenti con un
caratteristico colore rosso ciliegia.
La rimozione delle impurit
à pu
ò avvenire con
un panno umido per la saldatura dolce, con una
spazzola di ottone per brasatura forte dato il loro
carattere simile allo smalto.
L'esperienza ha dimostrato che la pasta saldante
non rimossa esternamente non ha alcuna
in
fluenza sulla successiva sicurezza operativa
dell'installazione.
6
