CALDAIE AD ACQUA SURRISCALDATA | SUPERHEATED WATER BOILERS

Accessori / Accessories

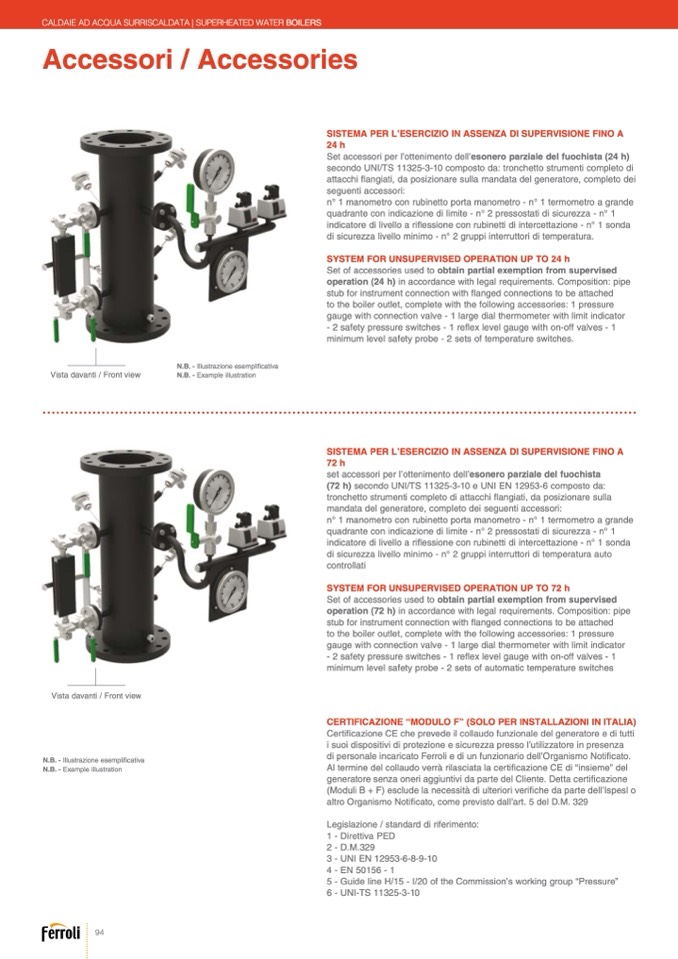

Vista davanti / Front view

SISTEMA PER L’ESERCIZIO IN ASSENZA DI SUPERVISIONE FINO A

24 h

Set accessori per l’ottenimento dell’esonero parziale del fuochista (24 h)

secondo UNI/TS 11325-3-10 composto da: tronchetto strumenti completo di

attacchi

flangiati, da posizionare sulla mandata del generatore, completo dei

seguenti accessori:

n° 1 manometro con rubinetto porta manometro - n° 1 termometro a grande

quadrante con indicazione di limite - n° 2 pressostati di sicurezza - n° 1

indicatore di livello a riflessione con rubinetti di intercettazione - n° 1 sonda

di sicurezza livello minimo - n° 2 gruppi interruttori di temperatura.

SYSTEM FOR UNSUPERVISED OPERATION UP TO 24 h

Set of accessories used to obtain partial exemption from supervised

operation (24 h) in accordance with legal requirements. Composition: pipe

stub for instrument connection with

flanged connections to be attached

to the boiler outlet, complete with the following accessories: 1 pressure

gauge with connection valve - 1 large dial thermometer with limit indicator

- 2 safety pressure switches - 1 reflex level gauge with on-off valves - 1

minimum level safety probe - 2 sets of temperature switches.

SISTEMA PER L’ESERCIZIO IN ASSENZA DI SUPERVISIONE FINO A

72 h

set accessori per l’ottenimento dell’esonero parziale del fuochista

(72 h) secondo UNI/TS 11325-3-10 e UNI EN 12953-6 composto da:

tronchetto strumenti completo di attacchi

flangiati, da posizionare sulla

mandata del generatore, completo dei seguenti accessori:

n° 1 manometro con rubinetto porta manometro - n° 1 termometro a grande

quadrante con indicazione di limite - n° 2 pressostati di sicurezza - n° 1

indicatore di livello a riflessione con rubinetti di intercettazione - n° 1 sonda

di sicurezza livello minimo - n° 2 gruppi interruttori di temperatura auto

controllati

SYSTEM FOR UNSUPERVISED OPERATION UP TO 72 h

Set of accessories used to obtain partial exemption from supervised

operation (72 h) in accordance with legal requirements. Composition: pipe

stub for instrument connection with

flanged connections to be attached

to the boiler outlet, complete with the following accessories: 1 pressure

gauge with connection valve - 1 large dial thermometer with limit indicator

- 2 safety pressure switches - 1 reflex level gauge with on-off valves - 1

minimum level safety probe - 2 sets of automatic temperature switches

CERTIFICAZIONE “MODULO F” (SOLO PER INSTALLAZIONI IN ITALIA)

Certificazione CE che prevede il collaudo funzionale del generatore e di tutti

i suoi dispositivi di protezione e sicurezza presso l’utilizzatore in presenza

di personale incaricato Ferroli e di un funzionario dell’Organismo Notificato.

Al termine del collaudo verrà rilasciata la certi

ficazione CE di “insieme” del

generatore senza oneri aggiuntivi da parte del Cliente. Detta certificazione

(Moduli B + F) esclude la necessità di ulteriori veri

fiche da parte dell’Ispesl o

altro Organismo Noti

ficato, come previsto dall’art. 5 del D.M. 329

Legislazione / standard di riferimento:

1 - Direttiva PED

2 - D.M.329

3 - UNI EN 12953-6-8-9-10

4 - EN 50156 - 1

5 - Guide line H/15 - I/20 of the Commission’s working group “Pressure”

6 - UNI-TS 11325-3-10

Vista davanti / Front view

N.B. - Illustrazione esemplificativa

N.B. - Example illustration

N.B. - Illustrazione esemplificativa

N.B. - Example illustration
