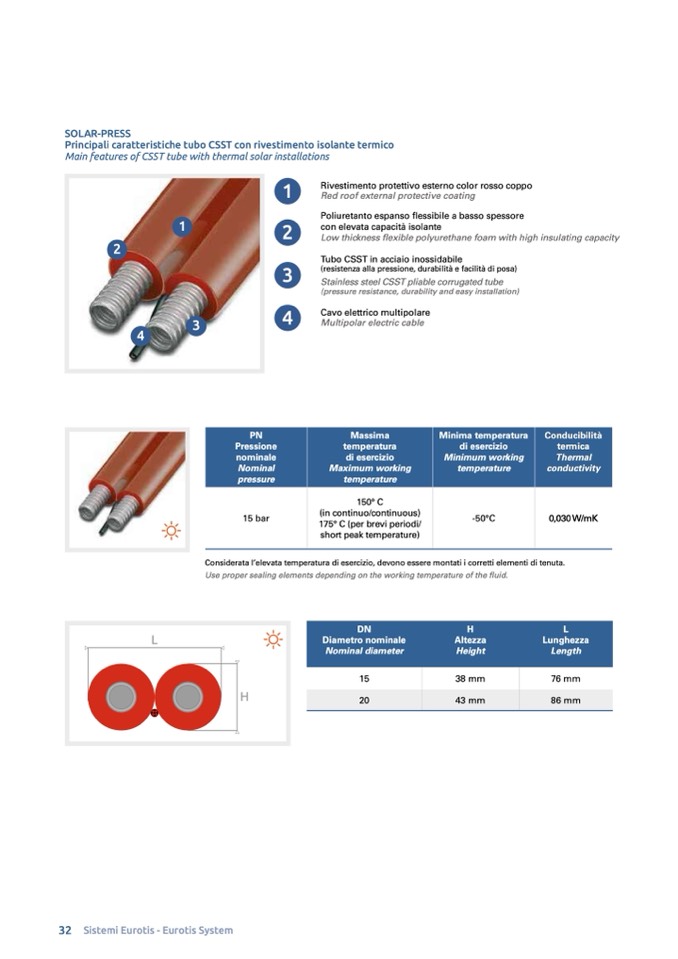

SOLAR-PRESS

Principali caratteristiche tubo CSST con rivestimento isolante termico

Main features of CSST tube with thermal solar installations

1

2

3

4

Considerata l’elevata temperatura di esercizio, devono essere montati i corretti elementi di tenuta.

Use proper sealing elements depending on the working temperature of the fluid.

1

2

3

4

Rivestimento protettivo esterno color rosso coppo

Red roof external protective coating

Poliuretanto espanso flessibile a basso spessore

con elevata capacità isolante

Low thickness flexible polyurethane foam with high insulating capacity

Tubo CSST in acciaio inossidabile

(resistenza alla pressione, durabilità e facilità di posa)

Stainless steel CSST pliable corrugated tube

(pressure resistance, durability and easy installation)

Cavo elettrico multipolare

Multipolar electric cable

PN

Pressione

nominale

Nominal

pressure

Massima

temperatura

di esercizio

Maximum working

temperature

Minima temperatura

di esercizio

Minimum working

temperature

Conducibilità

termica

Thermal

conductivity

15 bar

150° C

(in continuo/continuous)

175° C (per brevi periodi/

short peak temperature)

-50°C

0,030 W/mK

L

H

DN

Diametro nominale

Nominal diameter

H

Altezza

Height

L

Lunghezza

Length

15

38 mm

76 mm

20

43 mm

86 mm
