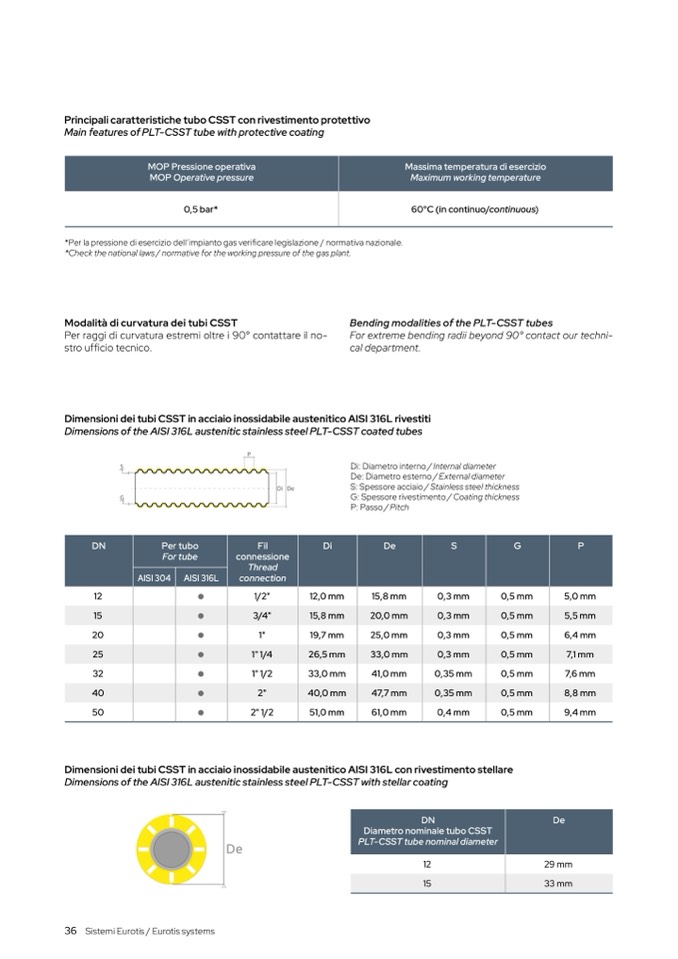

Principali caratteristiche tubo CSST con rivestimento protettivo
Main features of PLT-CSST tube with protective coating
0,5 bar*
60°C (in continuo/continuous)
*Per la pressione di esercizio dell’impianto gas verificare legislazione / normativa nazionale.
*Check the national laws / normative for the working pressure of the gas plant.
MOP Pressione operativa
MOP Operative pressure
Massima temperatura di esercizio
Maximum working temperature
Modalit
à di curvatura dei tubi CSST
Per raggi di curvatura estremi oltre i 90° contattare il no-
stro uf
ficio tecnico.
Bending modalities of the PLT-CSST tubes
For extreme bending radii beyond 90° contact our techni-
cal department.
Dimensioni dei tubi CSST in acciaio inossidabile austenitico AISI 316L rivestiti
Dimensions of the AISI 316L austenitic stainless steel PLT-CSST coated tubes
Di: Diametro interno / Internal diameter
De: Diametro esterno / External diameter
S: Spessore acciaio / Stainless steel thickness
G: Spessore rivestimento / Coating thickness
P: Passo / Pitch
S
G
De
P
Di
DN
Per tubo
For tube
Fil
connessione
Thread
connection
Di
De
S
G
P
AISI 304
AISI 316L
12
1/2"
12,0 mm
15,8 mm
0,3 mm
0,5 mm
5,0 mm
15
3/4"
15,8 mm
20,0 mm
0,3 mm
0,5 mm
5,5 mm
20
1"
19,7 mm
25,0 mm
0,3 mm
0,5 mm
6,4 mm
25
1" 1/4
26,5 mm
33,0 mm
0,3 mm
0,5 mm
7,1 mm
32
1" 1/2
33,0 mm
41,0 mm
0,35 mm
0,5 mm
7,6 mm
40
2"
40,0 mm
47,7 mm
0,35 mm
0,5 mm
8,8 mm
50
2" 1/2
51,0 mm
61,0 mm
0,4 mm
0,5 mm
9,4 mm
Dimensioni dei tubi CSST in acciaio inossidabile austenitico AISI 316L con rivestimento stellare
Dimensions of the AISI 316L austenitic stainless steel PLT-CSST with stellar coating
De
DN
Diametro nominale tubo CSST
PLT-CSST tube nominal diameter
De
12
29 mm
15
33 mm
36 Sistemi Eurotis / Eurotis systems
