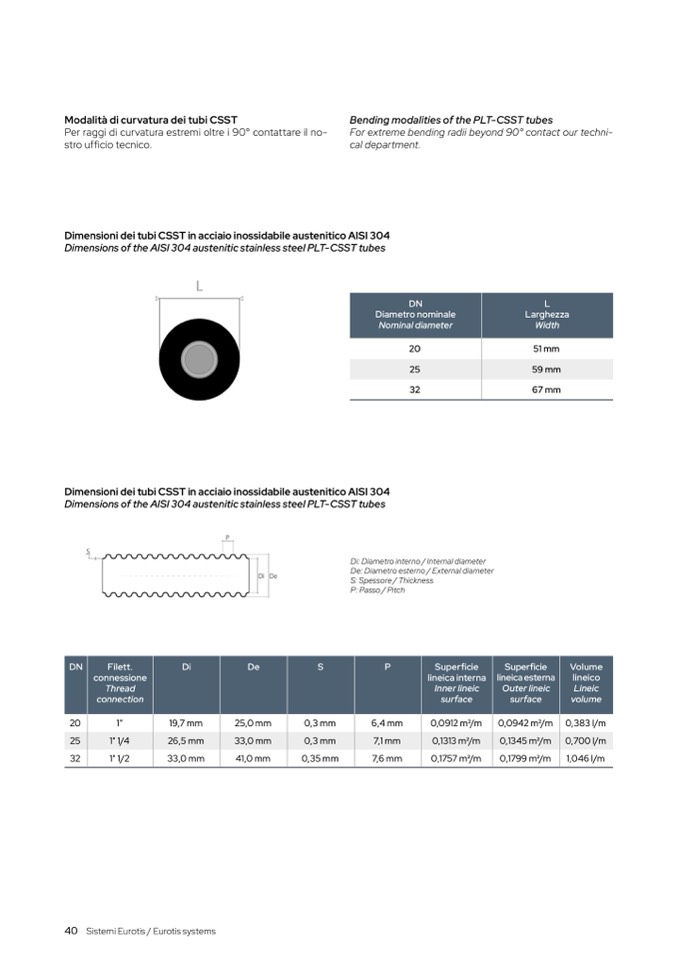

Modalit
à di curvatura dei tubi CSST
Per raggi di curvatura estremi oltre i 90° contattare il no-
stro uf
ficio tecnico.
Bending modalities of the PLT-CSST tubes
For extreme bending radii beyond 90° contact our techni-
cal department.
Dimensioni dei tubi CSST in acciaio inossidabile austenitico AISI 304
Dimensions of the AISI 304 austenitic stainless steel PLT-CSST tubes
L
DN
Diametro nominale
Nominal diameter
L
Larghezza
Width
20
51 mm
25
59 mm
32
67 mm
Dimensioni dei tubi CSST in acciaio inossidabile austenitico AISI 304
Dimensions of the AISI 304 austenitic stainless steel PLT-CSST tubes
Di: Diametro interno / Internal diameter
De: Diametro esterno / External diameter
S: Spessore / Thickness
P: Passo / Pitch
P
S
Di
De
DN
Filett.
connessione
Thread
connection
Di
De
S
P
Super
ficie
lineica interna
Inner lineic
surface
Super
ficie
lineica esterna
Outer lineic
surface
Volume
lineico
Lineic
volume
20
1"
19,7 mm
25,0 mm
0,3 mm
6,4 mm
0,0912 m2/m
0,0942 m2/m
0,383 l/m
25
1" 1/4
26,5 mm
33,0 mm
0,3 mm
7,1 mm
0,1313 m2/m
0,1345 m2/m
0,700 l/m
32
1" 1/2
33,0 mm
41,0 mm
0,35 mm
7,6 mm
0,1757 m2/m
0,1799 m2/m
1,046 l/m
40 Sistemi Eurotis / Eurotis systems
