CONTO TERMICO

TERMOPRODOTTI

Per maggiori informazioni

consultare il nostro sito:

www.lanordica-extraflame.com

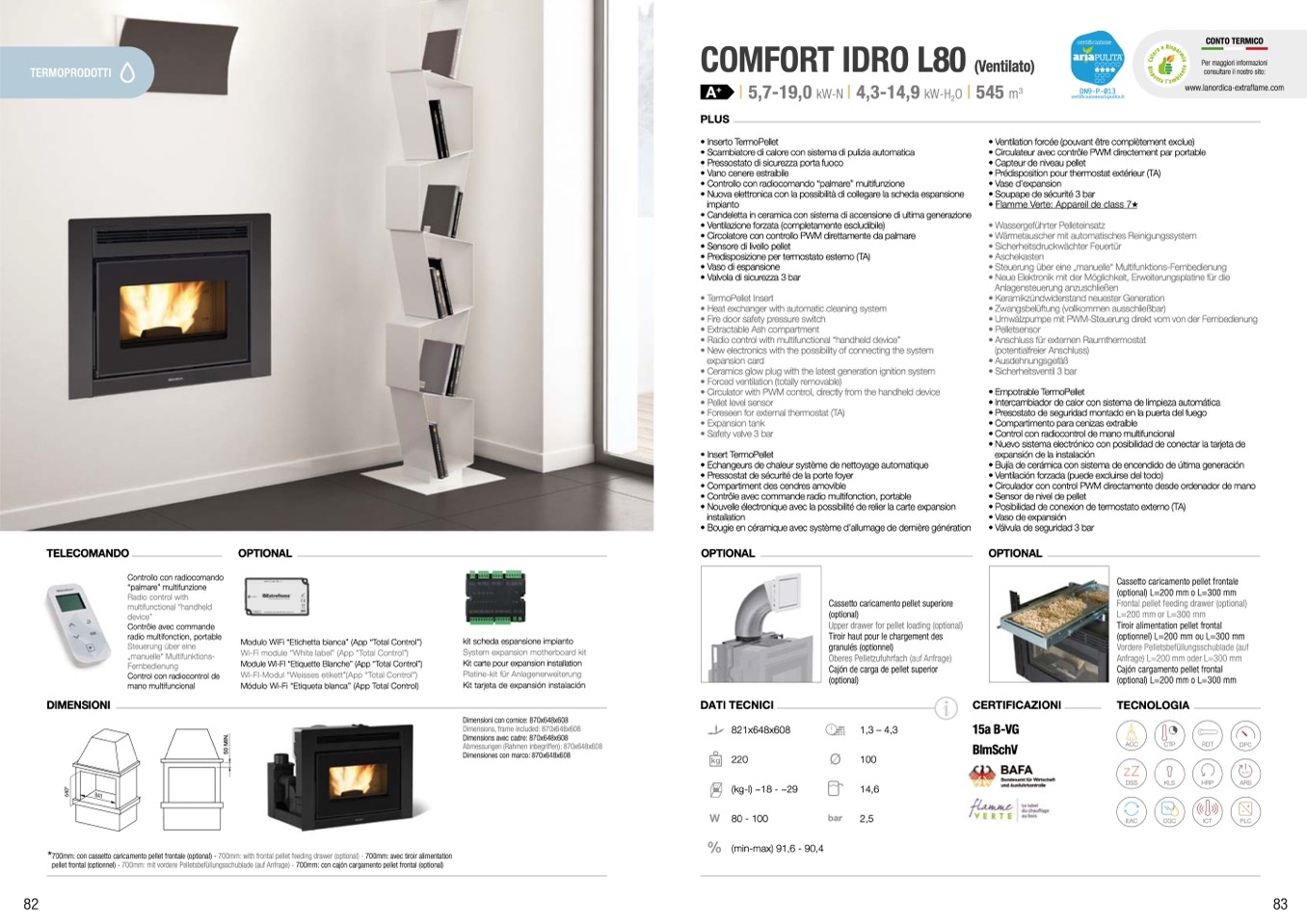

COMFORT IDRO L80

(Ventilato)

A

+

| 5,7-19,0 kW-N | 4,3-14,9 kW-H O | 545 m

3

DN9-P-013

2

PLUS

• Inserto TermoPellet

• Scambiatore di calore con sistema di pulizia automatica

• Pressostato di sicurezza porta fuoco

• Vano cenere estraibile

• Controllo con radiocomando “palmare” multifunzione

• Nuova elettronica con la possibilità di collegare la scheda espansione

impianto

• Candeletta in ceramica con sistema di accensione di ultima generazione

• Ventilazione forzata (completamente escludibile)

• Circolatore con controllo PWM direttamente da palmare

• Sensore di livello pellet

• Predisposizione per termostato esterno (TA)

• Vaso di espansione

• Valvola di sicurezza 3 bar

• TermoPellet Insert

• Heat exchanger with automatic cleaning system

• Fire door safety pressure switch

• Extractable Ash compartment

• Radio control with multifunctional “handheld device”

• New electronics with the possibility of connecting the system

expansion card

• Ceramics glow plug with the latest generation ignition system

• Forced ventilation (totally removable)

• Circulator with PWM control, directly from the handheld device

• Pellet level sensor

• Foreseen for external thermostat (TA)

• Expansion tank

• Safety valve 3 bar

• Insert TermoPellet

• Echangeurs de chaleur système de nettoyage automatique

• Pressostat de sécurité de la porte foyer

• Compartiment des cendres amovible

• Contrôle avec commande radio multifonction, portable

• Nouvelle électronique avec la possibilité de relier la carte expansion

installation

• Bougie en céramique avec système d’allumage de dernière génération

• Ventilation forcée (pouvant être complètement exclue)

• Circulateur avec contrôle PWM directement par portable

• Capteur de niveau pellet

• Prédisposition pour thermostat extérieur (TA)

• Vase d’expansion

• Soupape de sécurité 3 bar

• Flamme Verte: Appareil de class 7

• Wassergeführter Pelleteinsatz

• Wärmetauscher mit automatisches Reinigungssystem

• Sicherheitsdruckwächter Feuertür

• Aschekasten

• Steuerung über eine „manuelle“ Multifunktions-Fernbedienung

• Neue Elektronik mit der Möglichkeit, Erweiterungsplatine für die

Anlagensteuerung anzuschließen

• Keramikzündwiderstand neuester Generation

• Zwangsbelüftung (vollkommen ausschließbar)

• Umwälzpumpe mit PWM-Steuerung direkt vom von der Fernbedienung

• Pelletsensor

• Anschluss für externen Raumthermostat

(potentialfreier Anschluss)

• Ausdehnungsgefäß

• Sicherheitsventil 3 bar

• Empotrable TermoPellet

• Intercambiador de calor con sistema de limpieza automática

• Presostato de seguridad montado en la puerta del fuego

• Compartimento para cenizas extraíble

• Control con radiocontrol de mano multifuncional

• Nuevo sistema electrónico con posibilidad de conectar la tarjeta de

expansión de la instalación

• Bujía de cerámica con sistema de encendido de última generación

• Ventilación forzada (puede excluirse del todo)

• Circulador con control PWM directamente desde ordenador de mano

• Sensor de nivel de pellet

• Posibilidad de conexion de termostato externo (TA)

• Vaso de expansión

• Válvula de seguridad 3 bar

TELECOMANDO

OPTIONAL

Modulo WiFi “Etichetta bianca” (App “Total Control”)

Wi-Fi module “White label” (App “Total Control”)

Module WI-FI “Etiquette Blanche” (App “Total Control”)

WI-FI-Modul “Weisses etikett”(App “Total Control”)

Módulo Wi-Fi “Etiqueta blanca” (App Total Control)

OPTIONAL

OPTIONAL

Controllo con radiocomando

“palmare” multifunzione

Radio control with

multifunctional “handheld

device”

Contrôle avec commande

radio multifonction, portable

Steuerung über eine

„manuelle“ Multifunktions-

Fernbedienung

Control con radiocontrol de

mano multifuncional

kit scheda espansione impianto

System expansion motherboard kit

Kit carte pour expansion installation

Platine-kit für Anlagenerweiterung

Kit tarjeta de expansión instalación

Dimensioni con cornice: 870x648x608

Dimensions, frame included: 870x648x608

Dimensions avec cadre: 870x648x608

Abmessungen (Rahmen inbegriffen): 870x648x608

Dimensiones con marco: 870x648x608

Cassetto caricamento pellet superiore

(optional)

Upper drawer for pellet loading (optional)

Tiroir haut pour le chargement des

granulés (optionnel)

Oberes Pelletzufuhrfach (auf Anfrage)

Cajón de carga de pellet superior

(optional)

Cassetto caricamento pellet frontale

(optional) L=200 mm o L=300 mm

Frontal pellet feeding drawer (optional)

L=200 mm or L=300 mm

Tiroir alimentation pellet frontal

(optionnel) L=200 mm ou L=300 mm

Vordere Pelletsbefüllungsschublade (auf

Anfrage) L=200 mm oder L=300 mm

Cajón cargamento pellet frontal

(optional) L=200 mm o L=300 mm

TECNOLOGIA

DIMENSIONI

DATI TECNICI

821x648x608

220

(kg-l) ~18 - ~29

80 - 100

(min-max) 91,6 - 90,4

CERTIFICAZIONI

15a B-VG

BlmSchV

���

1,3 – 4,3

100

14,6

2,5

700mm: con cassetto caricamento pellet frontale (optional) - 700mm: with frontal pellet feeding drawer (optional) - 700mm: avec tiroir alimentation

pellet frontal (optionnel) - 700mm: mit vordere Pelletsbefüllungsschublade (auf Anfrage) - 700mm: con cajón cargamento pellet frontal (optional)

82

83
