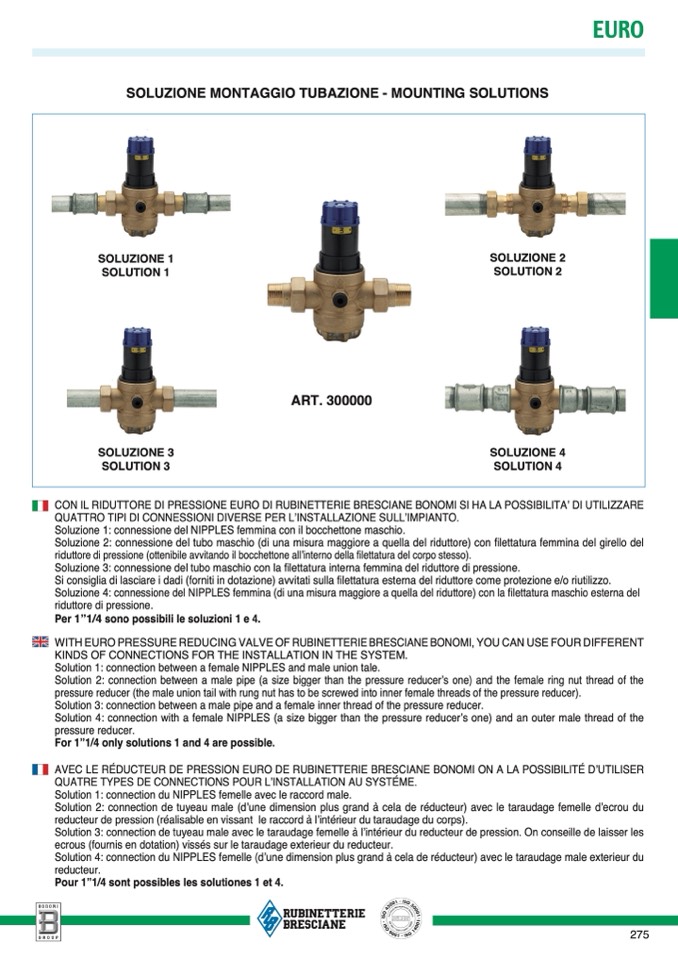

SOLUZIONE MONTAGGIO TUBAZIONE - MOUNTING SOLUTIONS

SOLUZIONE

1

SOLUTION

1

SOLUZIONE

2

SOLUTION 2

ART. 300000

SOLUZIONE

3

SOLUTION

3

SOLUZIONE

4

SOLUTION 4

CON IL RIDUTTORE DI PRESSIONE EURO DI RUBINETTERIE BRESCIANE BONOMI SI HA LA POSSIBILITA’ DI UTILIZZARE

QUATTRO TIPI DI CONNESSIONI DIVERSE PER L’INSTALLAZIONE SULL’IMPIANTO.

Soluzione 1: connessione del NIPPLES femmina con il bocchettone maschio.

Soluzione 2: connessione del tubo maschio (di una misura maggiore a quella del riduttore) con filettatura femmina del girello de

l

riduttore di pressione (ottenibile avvitando il bocchettone all’interno della

filettatura del corpo stesso).

Soluzione 3: connessione del tubo maschio con la filettatura interna femmina del riduttore di pressione

.

Si consiglia di lasciare i dadi (forniti in dotazione) avvitati sulla

filettatura esterna del riduttore come protezione e/o riutilizzo

.

Soluzione 4: connessione del NIPPLES femmina (di una misura maggiore a quella del riduttore) con la

filettatura maschio esterna de

l

riduttore di pressione

.

Per 1”1/4 sono possibili le soluzioni 1 e 4.

WITH EURO PRESSURE REDUCING VALVE OF RUBINETTERIE BRESCIANE BONOMI, YOU CAN USE FOUR DIFFEREN

T

KINDS OF CONNECTIONS FOR THE INSTALLATION IN THE SYSTEM.

Solution 1: connection between a female NIPPLES and male union tale.

Solution 2: connection between a male pipe (a size bigger than the pressure reducer’s one) and the female ring nut thread of th

e

pressure reducer (the male union tail with rung nut has to be screwed into inner female threads of the pressure reducer)

.

Solution 3: connection between a male pipe and a female inner thread of the pressure reducer

.

Solution 4: connection with a female NIPPLES (a size bigger than the pressure reducer’s one) and an outer male thread of th

e

pressure reducer

.

For 1”1/4 only solutions 1 and 4 are possible

.

AVEC LE RÉDUCTEUR DE PRESSION EURO DE RUBINETTERIE BRESCIANE BONOMI ON A LA POSSIBILITÉ D’UTILISER

QUATRE TYPES DE CONNECTIONS POUR L’INSTALLATION AU SYSTÉME.

Solution 1: connection du NIPPLES femelle avec le raccord male

.

Solution 2: connection de tuyeau male (d’une dimension plus grand à cela de réducteur) avec le taraudage femelle d’ecrou d

u

reducteur de pression (réalisable en vissant le raccord à l’intérieur du taraudage du corps)

.

Solution 3: connection de tuyeau male avec le taraudage femelle à l’intérieur du reducteur de pression. On conseille de laisser le

s

ecrous (fournis en dotation) vissés sur le taraudage exterieur du reducteur

.

Solution 4: connection du NIPPLES femelle (d’une dimension plus grand à cela de réducteur) avec le taraudage male exterieur d

u

reducteur.

Pour 1”1/4 sont possibles les solutiones 1 et 4

.
