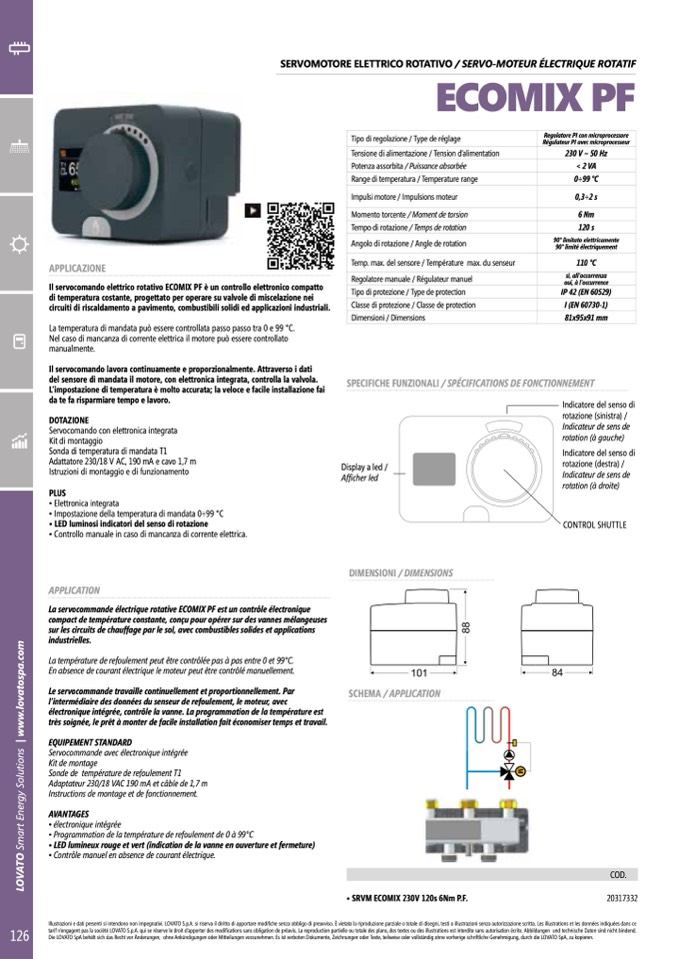

SERVOMOTORE ELETTRICO ROTATIVO / SERVO-MOTEUR ÉLECTRIQUE ROTATIF
ECOMIX PF
APPLICAZIONE
Il servocomando elettrico rotativo ECOMIX PF è un controllo elettronico compatto
di temperatura costante, progettato per operare su valvole di miscelazione nei
circuiti di riscaldamento a pavimento, combustibili solidi ed applicazioni industriali.
Tipo di regolazione / Tpe de rglage
Tensione di alimentazione / Tension d’alimentation
Potenza assorbita / Puissance absorbée
Range di temperatura / Temperature range
Impulsi motore / Impulsions moteur
Momento torcente / Moment de torsion
Tempo di rotazione / Temps de rotation
Angolo di rotazione / Angle de rotation
Temp. ma. del sensore / Temprature ma. du senseur
Regolatore manuale / Rgulateur manuel
Tipo di protezione / Type de protection
Classe di protezione / Classe de protection
Dimensioni / Dimensions
Regolatore PI con microprocessore
Régulateur PI avec microprocesseur
230 V ~ 50 Hz
< 2 VA
0÷99 °C
0,3÷2 s
6 Nm
120 s
90° limitato elettricamente
90° limité électriquement
110 °C
sì, all’occorrenza
oui, à l’occurrence
4 05
I (EN 60730-1)
81x95x91 mm
La temperatura di mandata può essere controllata passo passo tra 0 e 99 °C.
Nel caso di mancanza di corrente elettrica il motore può essere controllato
manualmente.
Il servocomando lavora continuamente e proporzionalmente. Attraverso i dati
del sensore di mandata il motore, con elettronica integrata, controlla la valvola.
L’impostazione di temperatura è molto accurata; la veloce e facile installazione fai
da te fa risparmiare tempo e lavoro.
DOTAZIONE
Servocomando con elettronica integrata
Kit di montaggio
Sonda di temperatura di mandata T1
Adattatore 230/18 V AC, 190 mA e cavo 1,7 m
Istruzioni di montaggio e di funzionamento
PLUS
• Elettronica integrata
• Impostazione della temperatura di mandata 0÷99 °C
• LED luminosi indicatori del senso di rotazione
• Controllo manuale in caso di mancanza di corrente elettrica.
APPLICATION
La servocommande électrique rotative ECOMIX PF est un contrôle électronique
compact de température constante, conçu pour opérer sur des vannes mélangeuses
sur les circuits de chauffage par le sol, avec combustibles solides et applications
industrielles.
La température de refoulement peut être contrôlée pas à pas entre 0 et 99°C.
En absence de courant électrique le moteur peut être contrôlé manuellement.
Le servocommande travaille continuellement et proportionnellement. Par
l’intermédiaire des données du senseur de refoulement, le moteur, avec
électronique intégrée, contrôle la vanne. La programmation de la température est
très soignée, le prêt à monter de facile installation fait économiser temps et travail.
EQUIPEMENT STANDARD
Servocommande avec électronique intégrée
Kit de montage
Sonde de température de refoulement T1
Adaptateur 230/18 VAC 190 mA et câble de 1,7 m
Instructions de montage et de fonctionnement.
AVANTAGES
• électronique intégrée
• Programmation de la température de refoulement de 0 à 99°C
• LED lumineux rouge et vert (indication de la vanne en ouverture et fermeture)
• Contrôle manuel en absence de courant électrique.
SPECIFICHE FUNZIONALI / SPÉCIFICATIONS DE FONCTIONNEMENT
Display a led /
Afficher led
DIMENSIONI / DIMENSIONS
SCHEMA / APPLICATION
Indicatore del senso di
rotazione (sinistra) /
Indicateur de sens de
rotation (à gauche)
Indicatore del senso di
rotazione (destra) /
Indicateur de sens de
rotation (à droite)
CONTROL SHUTTLE
COD.
Illustrazioni e dati presenti si intendono non impegnativi. LOVATO S.p.A. si riserva il diritto di apportare modifice senza obbligo di preavviso. vietata la riproduzione parziale o totale di disegni, testi o illustrazioni senza autorizzazione scritta. Les illustrations et les donnes indiques dans ce
tarif n’engagent pas la socit LOVATO S.p.A. qui se rserve le droit d’apporter des modifications sans obligation de pravis. La reproduction partielle ou totale des plans, des tetes ou des illustrations est interdite sans autorisation crite. Abbildungen und tecnisce Daten sind nict bindend.
Die LOVATO SpA belt sic das Rect vor nderungen, one Anndigungen oder Mitteilungen vorzunemen. Es ist verboten Doumente, eicnungen oder Tete, teileise oder vollstndig one vorerige scriftlice Genemigung, durc die LOVATO SpA, zu opieren.
• SRVM ECOMIX 230V 120s 6Nm P.F.
20317332
