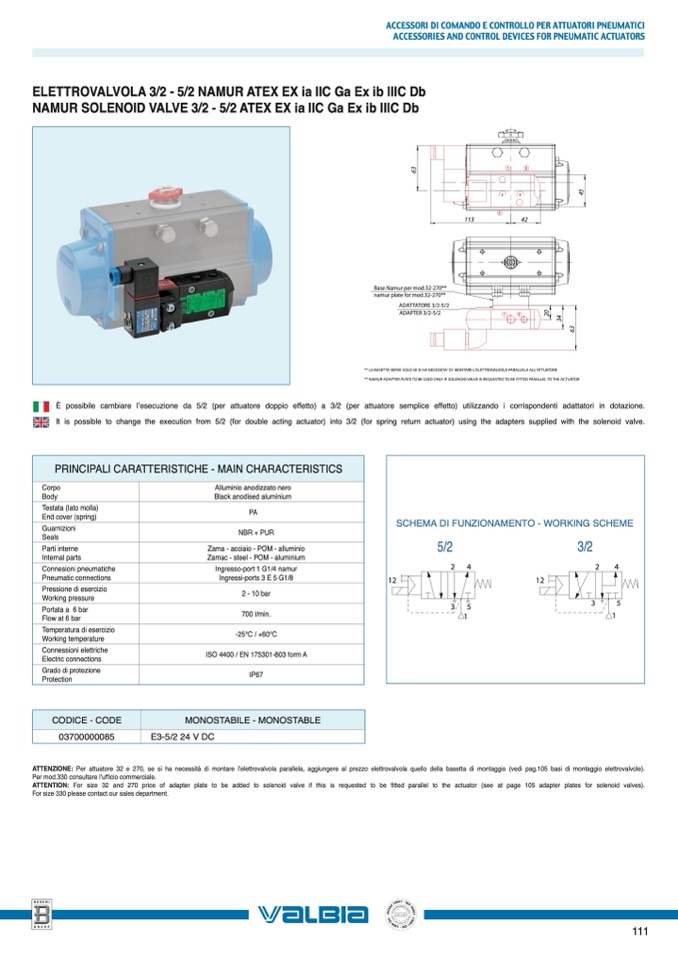

ELETTROVALVOLA 3/2 - 5/2 NAMUR ATEX EX ia IIC Ga Ex ib IIIC Db

NAMUR SOLENOID VALVE 3/2 - 5/2 ATEX EX ia IIC Ga Ex ib IIIC Db

1

5

2

4

3

5

** LA BASETTA SERVE SOLO SE SI HA NECESSITA' DI MONTARE L'ELETTROVALVOLA PARALLELA ALL'ATTUATORE

** NAMUR ADAPTER PLATE TO BE USED ONLY IF SOLENOID VALVE IS REQUESTED TO BE FITTED PARALLEL TO THE ACTUATOR

È possibile cambiare l’esecuzione da 5/2 (per attuatore doppio effetto) a 3/2 (per attuatore semplice effetto) utilizzando i corrispondenti adattatori in dotazione.

It is possible to change the execution from 5/2 (for double acting actuator) into 3/2 (for spring return actuator) using the adapters supplied with the solenoid valve.

PRINCIPALI CARATTERISTICHE - MAIN CHARACTERISTICS

Corpo

Body

Testata (lato molla)

End cover (spring)

Guarnizioni

Seals

Parti interne

Internal parts

Connesioni pneumatiche

Pneumatic connections

Pressione di esercizio

Working pressure

Portata a 6 bar

Flow at 6 bar

Temperatura di esercizio

Working temperature

Connessioni elettriche

Electric connections

Grado di protezione

Protection

CODICE - CODE

03700000085

Alluminio anodizzato nero

Black anodised aluminium

PA

NBR + PUR

Zama - acciaio - POM - alluminio

Zamac - steel - POM - aluminium

Ingresso-port 1 G1/4 namur

Ingressi-ports 3 E 5 G1/8

2 - 10 bar

700 l/min.

-25°C / +60°C

ISO 4400 / EN 175301-803 form A

IP67

MONOSTABILE - MONOSTABLE

E3-5/2 24 V DC

SCHEMA DI FUNZIONAMENTO - WORKING SCHEME

5/2

3/2

ATTENZIONE: Per attuatore 32 e 270, se si ha necessità di montare l’elettrovalvola parallela, aggiungere al prezzo elettrovalvola quello della basetta di montaggio (vedi pag.105 basi di montaggio elettrovalvole).

Per mod.330 consultare l’ufficio commerciale.

ATTENTION: For size 32 and 270 price of adapter plate to be added to solenoid valve if this is requested to be

fitted parallel to the actuator (see at page 105 adapter plates for solenoid valves).

For size 330 please contact our sales department.

ACCESSORI DI COMANDO E CONTROLLO PER ATTUATORI PNEUMATICI

ACCESSORIES AND CONTROL DEVICES FOR PNEUMATIC ACTUATORS

6

3

2

0

3

4

4

5

6

3

Base Namur per mod.32-270**

namur plate for mod.32-270**

ADATTATORE 3/2-5/2

ADAPTER 3/2-5/2

1

12

2

4

2

4

12

3

5

3

5

1

1

113

42

111
