ACCESSORI DI COMANDO E CONTROLLO PER ATTUATORI PNEUMATICI

ACCESSORIES AND CONTROL DEVICES FOR PNEUMATIC ACTUATORS

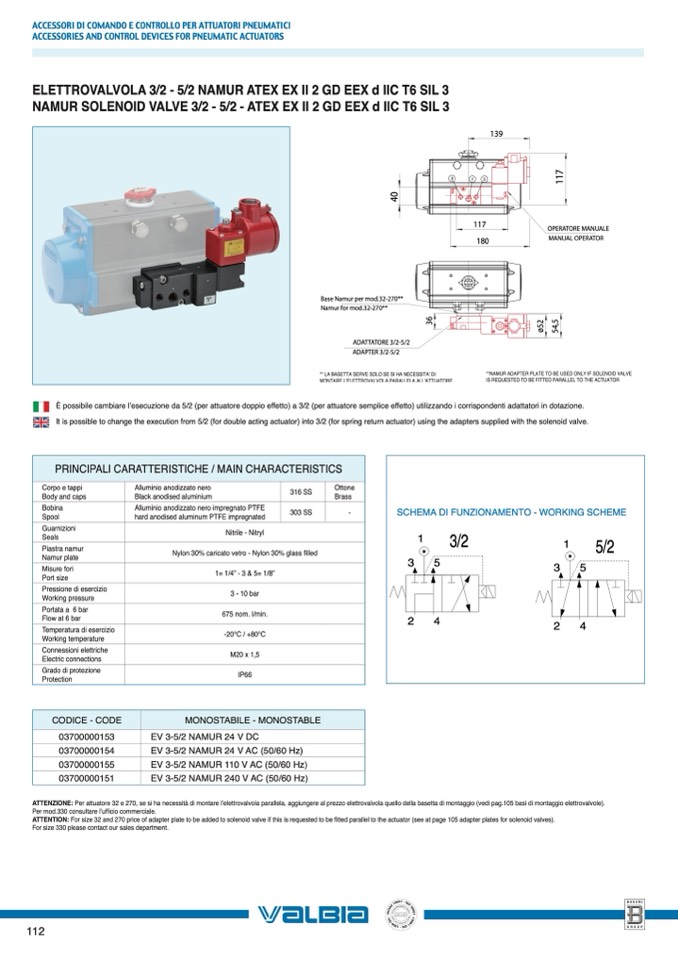

ELETTROVALVOLA 3/2 - 5/2 NAMUR ATEX EX II 2 GD EEX d IIC T6 SIL 3

NAMUR SOLENOID VALVE 3/2 - 5/2 - ATEX EX II 2 GD EEX d IIC T6 SIL 3

Base Namur per mod.32-270**

Namur for mod.32-270**

ADATTATORE 3/2-5/2

ADAPTER 3/2-5/2

** LA BASETTA SERVE SOLO SE SI HA NECESSITA' DI

MONTARE L'ELETTROVALVOLA PARALLELA ALL'ATTUATORE

**NAMUR ADAPTER PLATE TO BE USED ONLY IF SOLENOID VALVE

IS REQUESTED TO BE FITTED PARALLEL TO THE ACTUATOR

È possibile cambiare l’esecuzione da 5/2 (per attuatore doppio effetto) a 3/2 (per attuatore semplice effetto) utilizzando i corrispondenti adattatori in dotazione.

It is possible to change the execution from 5/2 (for double acting actuator) into 3/2 (for spring return actuator) using the adapters supplied with the solenoid valve.

PRINCIPALI CARATTERISTICHE / MAIN CHARACTERISTICS

Corpo e tappi

Body and caps

Bobina

Spool

Guarnizioni

Seals

Piastra namur

Namur plate

Misure fori

Port size

Pressione di esercizio

Working pressure

Portata a 6 bar

Flow at 6 bar

Temperatura di esercizio

Working temperature

Connessioni elettriche

Electric connections

Grado di protezione

Protection

CODICE - CODE

03700000153

03700000154

03700000155

03700000151

Alluminio anodizzato nero

Black anodised aluminium

Alluminio anodizzato nero impregnato PTFE

hard anodised aluminum PTFE impregnated

316 SS

303 SS

Ottone

Brass

-

SCHEMA DI FUNZIONAMENTO - WORKING SCHEME

Nitrile - Nitryl

Nylon 30% caricato vetro - Nylon 30% glass filled

1= 1/4” - 3 & 5= 1/8”

3 - 10 bar

675 nom. l/min.

-20°C / +80°C

M20 x 1,5

IP66

MONOSTABILE - MONOSTABLE

EV 3-5/2 NAMUR 24 V DC

EV 3-5/2 NAMUR 24 V AC (50/60 Hz)

EV 3-5/2 NAMUR 110 V AC (50/60 Hz)

EV 3-5/2 NAMUR 240 V AC (50/60 Hz)

1

3/2

1

5/2

ATTENZIONE: Per attuatore 32 e 270, se si ha necessità di montare l’elettrovalvola parallela, aggiungere al prezzo elettrovalvola quello della basetta di montaggio (vedi pag.105 basi di montaggio elettrovalvole).

Per mod.330 consultare l’ufficio commerciale.

ATTENTION: For size 32 and 270 price of adapter plate to be added to solenoid valve if this is requested to be fitted parallel to the actuator (see at page 105 adapter plates for solenoid valves).

For size 330 please contact our sales department.

112

3

5

3

5

2

4

2

4

3

1

5

139

117

180

ø

5

2

5

4

,

5

1

1

7

3

6

4

0

OPERATORE MANUALE

MANUAL OPERATOR
