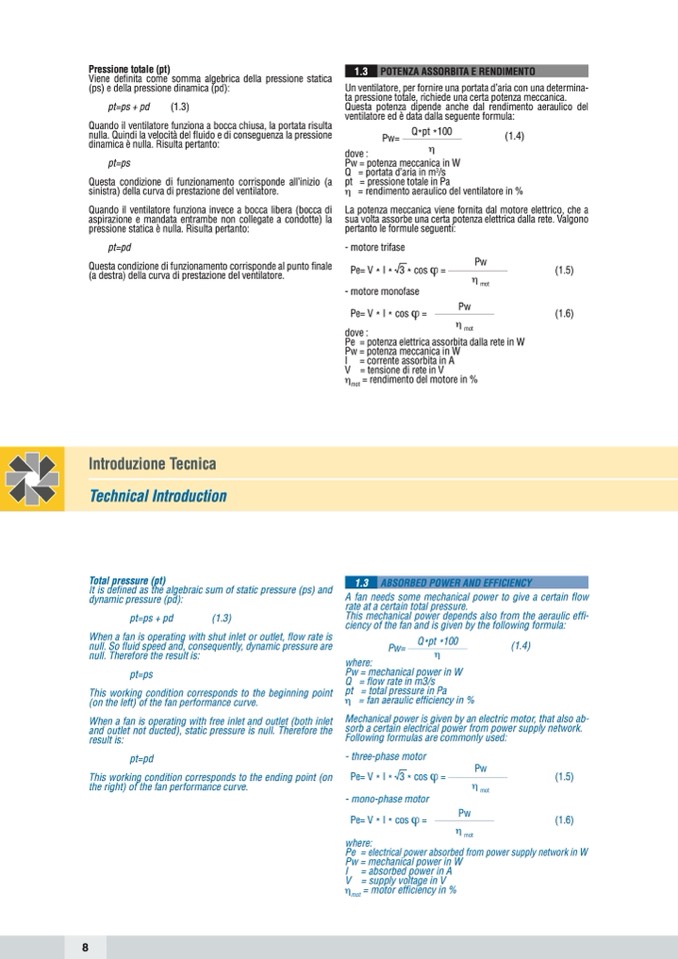

Pressione totale (pt)
1.3
POTENZA ASSORBITA E RENDIMENTO
Viene definita come somma algebrica della pressione statica
(ps) e della pressione dinamica (pd):
pt=ps + pd
(1.3)
Quando il ventilatore funziona a bocca chiusa, la portata risulta
nulla. Quindi la velocità del fluido e di conseguenza la pressione
dinamica è nulla. Risulta pertanto:
pt=ps
Questa condizione di funzionamento corrisponde all’inizio (a
sinistra) della curva di prestazione del ventilatore.
Quando il ventilatore funziona invece a bocca libera (bocca di
aspirazione e mandata entrambe non collegate a condotte) la
pressione statica è nulla. Risulta pertanto:
pt=pd
Questa condizione di funzionamento corrisponde al punto finale
(a destra) della curva di prestazione del ventilatore.
Un ventilatore, per fornire una portata d’aria con una determina-
ta pressione totale, richiede una certa potenza meccanica.
Questa potenza dipende anche dal rendimento aeraulico del
ventilatore ed è data dalla seguente formula:
Pw=
Q*pt *100
(1.4)
dove:
η
Pw = potenza meccanica in W
= portata d’aria in m
3
/s
= pressione totale in Pa
La potenza meccanica viene fornita dal motore elettrico, che a
sua volta assorbe una certa potenza elettrica dalla rete. Valgono
pertanto le formule seguenti:
Q
pt
η
= rendimento aeraulico del ventilatore in %
- motore trifase
Pe=V*I*
√
3*cosφ=
Pw
- motore monofase
η
mot
Pe=V*I*cosφ=
Pw
dove :
η
mot
(1.5)
(1.6)
Pe = potenza elettrica assorbita dalla rete in W
Pw = potenza meccanica in W
I = corrente assorbita in A
V = tensione di rete in V
η
mot
= rendimento del motore in %
Introduzione Tecnica
Technical Introduction
Total pressure (pt)
1.3
ABSORBED POWER AND EFFICIENCY
It is defined as the algebraic sum of static pressure (ps) and
dynamic pressure (pd):
A fan needs some mechanical power to give a certain flow
rate at a certain total pressure.
This mechanical power depends also from the aeraulic effi-
ciency of the fan and is given by the following formula:
Q*pt *100
Pw=
η
(1.4)
pt=ps + pd
(1.3)
When a fan is operating with shut inlet or outlet, flow rate is
null. So fluid speed and, consequently, dynamic pressure are
null. Therefore the result is:
pt=ps
This working condition corresponds to the beginning point
(on the left) of the fan performance curve.
When a fan is operating with free inlet and outlet (both inlet
and outlet not ducted), static pressure is null. Therefore the
result is:
pt=pd
This working condition corresponds to the ending point (on
the right) of the fan performance curve.
where:
Pw = mechanical power in W
Q
pt
η
Mechanical power is given by an electric motor, that also ab-
sorb a certain electrical power from power supply network.
Following formulas are commonly used:
= flow rate in m3/s
= total pressure in Pa
= fan aeraulic efficiency in %
- three-phase motor
- mono-phase motor
where:
Pe = electrical power absorbed from power supply network in W
Pw = mechanical power in W
I = absorbed power in A
V = supply voltage in V
η
mot
= motor efficiency in %
Pe=V*I*
√
3*cosφ=
Pw
(1.5)
(1.6)
Pe=V*I*cosφ=
Pw
η
mot
η
mot
