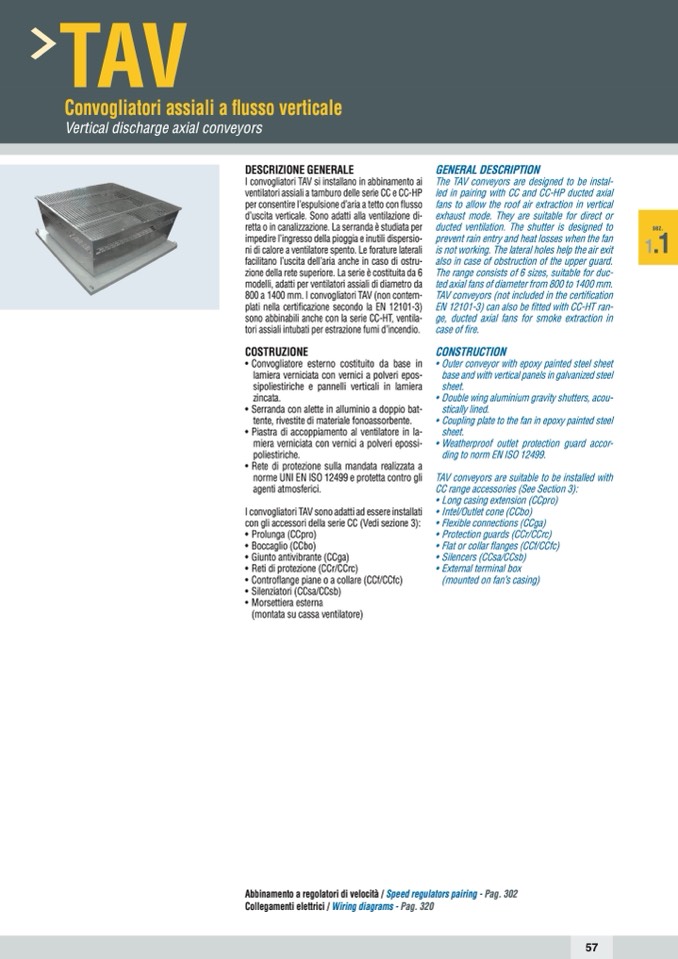

TAV

Convogliatori assiali a flusso verticale

Vertical discharge axial conveyors

DESCRIZIONE GENERALE

I convogliatori TAV si installano in abbinamento ai

ventilatori assiali a tamburo delle serie CC e CC-HP

per consentire l’espulsione d’aria a tetto con flusso

d’uscita verticale. Sono adatti alla ventilazione di-

retta o in canalizzazione. La serranda è studiata per

impedire l’ingresso della pioggia e inutili dispersio-

ni di calore a ventilatore spento. Le forature laterali

facilitano l’uscita dell’aria anche in caso di ostru-

zione della rete superiore. La serie è costituita da 6

modelli, adatti per ventilatori assiali di diametro da

800 a 1400 mm. I convogliatori TAV (non contem-

plati nella certificazione secondo la EN 12101-3)

sono abbinabili anche con la serie CC-HT, ventila-

tori assiali intubati per estrazione fumi d’incendio.

COSTRUZIONE

• Convogliatore esterno costituito da base in

lamiera verniciata con vernici a polveri epos-

sipoliestiriche e pannelli verticali in lamiera

zincata.

• Serranda con alette in alluminio a doppio bat-

tente, rivestite di materiale fonoassorbente.

• Piastra di accoppiamento al ventilatore in la-

miera verniciata con vernici a polveri epossi-

poliestiriche.

• Rete di protezione sulla mandata realizzata a

norme UNI EN ISO 12499 e protetta contro gli

agenti atmosferici.

I convogliatori TAV sono adatti ad essere installati

con gli accessori della serie CC (Vedi sezione 3):

• Prolunga (CCpro)

• Boccaglio (CCbo)

• Giunto antivibrante (CCga)

• Reti di protezione (CCr/CCrc)

• Controflange piane o a collare (CCf/CCfc)

• Silenziatori (CCsa/CCsb)

• Morsettiera esterna

(montata su cassa ventilatore)

GENERAL DESCRIPTION

The TAV conveyors are designed to be instal-

led in pairing with CC and CC-HP ducted axial

fans to allow the roof air extraction in vertical

exhaust mode. They are suitable for direct or

ducted ventilation. The shutter is designed to

prevent rain entry and heat losses when the fan

is not working. The lateral holes help the air exit

also in case of obstruction of the upper guard.

The range consists of 6 sizes, suitable for duc-

ted axial fans of diameter from 800 to 1400 mm.

TAV conveyors (not included in the certification

EN 12101-3) can also be fitted with CC-HT ran-

ge, ducted axial fans for smoke extraction in

case of fire.

CONSTRUCTION

• Outer conveyor with epoxy painted steel sheet

base and with vertical panels in galvanized steel

sheet.

• Double wing aluminium gravity shutters, acou-

stically lined.

• Coupling plate to the fan in epoxy painted steel

sheet.

• Weatherproof outlet protection guard accor-

ding to norm EN ISO 12499.

TAV conveyors are suitable to be installed with

CC range accessories (See Section 3):

• Long casing extension (CCpro)

• Intel/Outlet cone (CCbo)

• Flexible connections (CCga)

• Protection guards (CCr/CCrc)

• Flat or collar flanges (CCf/CCfc)

• Silencers (CCsa/CCsb)

• External terminal box

(mounted on fan’s casing)

Abbinamento a regolatori di velocità / Speed regulators pairing - Pag. 302

Collegamenti elettrici / Wiring diagrams - Pag. 320
