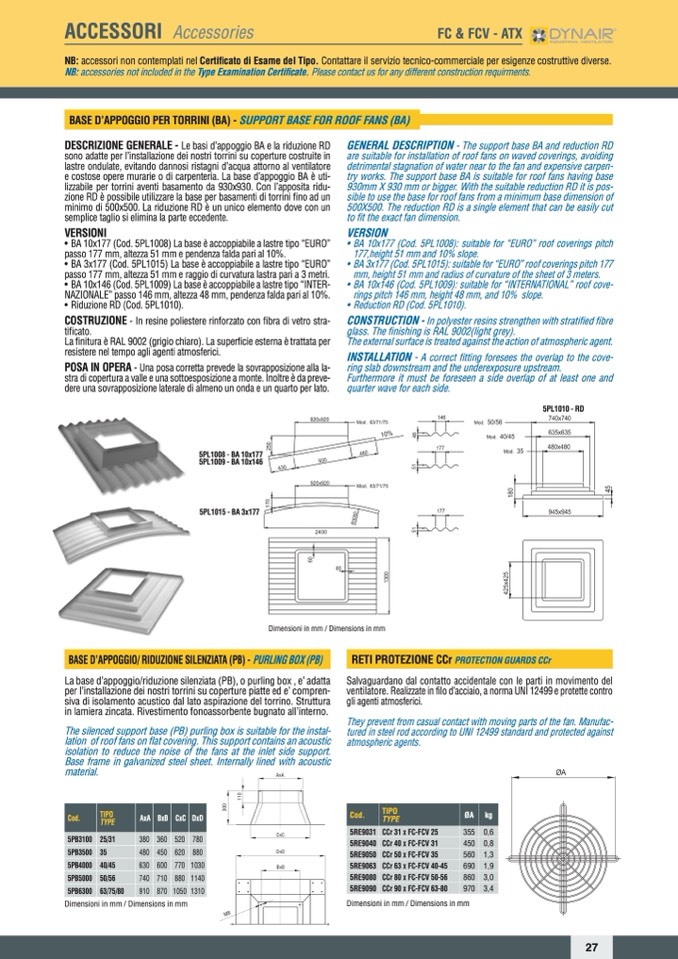

ACCESSORI Accessories
FC & FCV - ATX
NB: accessori non contemplati nel Certi
ficato di Esame del Tipo. Contattare il servizio tecnico-commerciale per esigenze costruttive diverse.
NB: accessories not included in the Type Examination Certificate. Please contact us for any different construction requirments.
BASE D’APPOGGIO PER TORRINI (BA) - SUPPORT BASE FOR ROOF FANS (BA)
DESCRIZIONE GENERALE - Le basi d’appoggio BA e la riduzione RD
sono adatte per l’installazione dei nostri torrini su coperture costruite in
lastre ondulate, evitando dannosi ristagni d’acqua attorno al ventilatore
e costose opere murarie o di carpenteria. La base d’appoggio BA è uti-
lizzabile per torrini aventi basamento da 930x930. Con l’apposita ridu-
zione RD è possibile utilizzare la base per basamenti di torrini fino ad un
minimo di 500x500. La riduzione RD è un unico elemento dove con un
semplice taglio si elimina la parte eccedente.
VERSIONI
• BA 10x177 (Cod. 5PL1008) La base è accoppiabile a lastre tipo “EURO”
passo 177 mm, altezza 51 mm e pendenza falda pari al 10%.
• BA 3x177 (Cod. 5PL1015) La base è accoppiabile a lastre tipo “EURO”
passo 177 mm, altezza 51 mm e raggio di curvatura lastra pari a 3 metri.
• BA 10x146 (Cod. 5PL1009) La base è accoppiabile a lastre tipo “INTER-
NAZIONALE” passo 146 mm, altezza 48 mm, pendenza falda pari al 10%.
• Riduzione RD (Cod. 5PL1010).
COSTRUZIONE - In resine poliestere rinforzato con fibra di vetro stra-
tificato.
La finitura è RAL 9002 (grigio chiaro). La superficie esterna è trattata per
resistere nel tempo agli agenti atmosferici.
POSA IN OPERA - Una posa corretta prevede la sovrapposizione alla la-
stra di copertura a valle e una sottoesposizione a monte. Inoltre è da preve-
dere una sovrapposizione laterale di almeno un onda e un quarto per lato.
GENERAL DESCRIPTION - The support base BA and reduction RD
are suitable for installation of roof fans on waved coverings, avoiding
detrimental stagnation of water near to the fan and expensive carpen-
try works. The support base BA is suitable for roof fans having base
930mm X 930 mm or bigger. With the suitable reduction RD it is pos-
sible to use the base for roof fans from a minimum base dimension of
500X500. The reduction RD is a single element that can be easily cut
to fit the exact fan dimension.
VERSION
• BA 10x177 (Cod. 5PL1008): suitable for “EURO” roof coverings pitch
177,height 51 mm and 10% slope.
• BA 3x177 (Cod. 5PL1015): suitable for “EURO” roof coverings pitch 177
mm, height 51 mm and radius of curvature of the sheet of 3 meters.
• BA 10x146 (Cod. 5PL1009): suitable for “INTERNATIONAL” roof cove-
rings pitch 146 mm, height 48 mm, and 10% slope.
• Reduction RD (Cod. 5PL1010).
CONSTRUCTION - In polyester resins strengthen with stratified fibre
glass. The finishing is RAL 9002(light grey).
The external surface is treated against the action of atmospheric agent.
INSTALLATION - A correct fitting foresees the overlap to the cove-
ring slab downstream and the underexposure upstream.
Furthermore it must be foreseen a side overlap of at least one and
quarter wave for each side.
5PL1010 - RD
BASE D’APPOGGIO/ RIDUZIONE SILENZIATA (PB) - PURLING BOX (PB)
La base d’appoggio/riduzione silenziata (PB), o purling box , e’ adatta
per l’installazione dei nostri torrini su coperture piatte ed e’ compren-
siva di isolamento acustico dal lato aspirazione del torrino. Struttura
in lamiera zincata. Rivestimento fonoassorbente bugnato all’interno.
The silenced support base (PB) purling box is suitable for the instal-
lation of roof fans on flat covering. This support contains an acoustic
isolation to reduce the noise of the fans at the inlet side support.
Base frame in galvanized steel sheet. Internally lined with acoustic
material.
RETI PROTEZIONE CCr PROTECTION GUARDS CCr
Salvaguardano dal contatto accidentale con le parti in movimento del
ventilatore. Realizzate in filo d’acciaio, a norma UNI 12499 e protette contro
gli agenti atmosferici.
They prevent from casual contact with moving parts of the fan. Manufac-
tured in steel rod according to UNI 12499 standard and protected against
atmospheric agents.
ØA kg
355 0,6
450 0,8
560 1,3
690 1,9
860 3,0
970 3,4
TIPO
Cod.
TYPE
AxA BxB
CxC DxD
520 780
620 880
770 1030
880 1140
1050 1310
Cod.
TIPO
5PB3100 25/31
5PB3500 35
5PB4000 40/45
5PB5000 50/56
5PB6300 63/75/80
380 360
480 450
630 600
740 710
910 870
5RE9031 CCr 31 x FC-FCV 25
5RE9040 CCr 40 x FC-FCV 31
5RE9050 CCr 50 x FC-FCV 35
5RE9063 CCr 63 x FC-FCV 40-45
5RE9080 CCr 80 x FC-FCV 50-56
5RE9090 CCr 90 x FC-FCV 63-80
Dimensioni in mm / Dimensions in mm
Dimensioni in mm / Dimensions in mm
5PL1008 - BA 10x177
5PL1009 - BA 10x146
5PL1015 - BA 3x177
Dimensioni in mm / Dimensions in mm
TYPE
