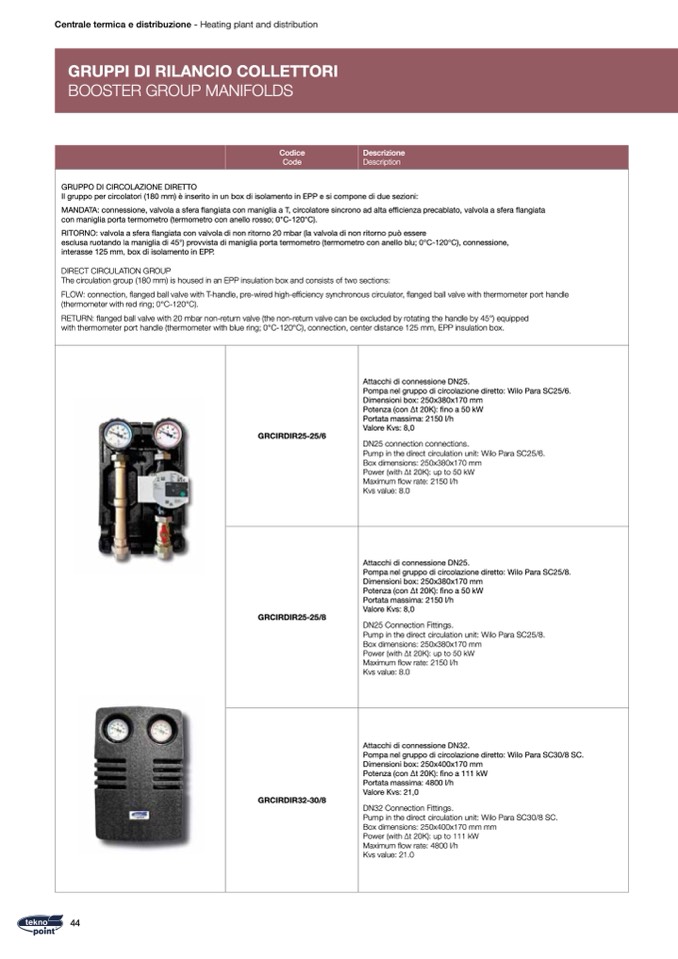

Centrale termica e distribuzione - Heating plant and distribution

Codice

Code

Descrizione

Description

GRUPPO DI CIRCOLAZIONE DIRETTO

Il gruppo per circolatori (180 mm)

è inserito in un box di isolamento in EPP e si compone di due sezioni:

MANDATA: connessione, valvola a sfera

flangiata con maniglia a T, circolatore sincrono ad alta efficienza precablato, valvola a sfera flangiata

con maniglia porta termometro (termometro con anello rosso; 0°C-120°C).

RITORNO: valvola a sfera

flangiata con valvola di non ritorno 20 mbar (la valvola di non ritorno pu

ò essere

esclusa ruotando la maniglia di 45°) provvista di maniglia porta termometro (termometro con anello blu; 0°C-120°C), connessione,

interasse 125 mm, box di isolamento in EPP.

DIRECT CIRCULATION GROUP

The circulation group (180 mm) is housed in an EPP insulation box and consists of two sections:

FLOW: connection, flanged ball valve with T-handle, pre-wired high-ef

ficiency synchronous circulator, flanged ball valve with thermometer port handle

(thermometer with red ring; 0°C-120°C).

RETURN: flanged ball valve with 20 mbar non-return valve (the non-return valve can be excluded by rotating the handle by 45°) equipped

with thermometer port handle (thermometer with blue ring; 0°C-120°C), connection, center distance 125 mm, EPP insulation box.

GRCIRDIR25-25/6

Attacchi di connessione DN25.

Pompa nel gruppo di circolazione diretto: Wilo Para SC25/6.

Dimensioni box: 250x380x170 mm

Potenza (con ∆t 20K):

fino a 50 kW

Portata massima: 2150 l/h

Valore Kvs: 8,0

DN25 connection connections.

Pump in the direct circulation unit: Wilo Para SC25/6.

Box dimensions: 250x380x170 mm

Power (with Δt 20K): up to 50 kW

Maximum flow rate: 2150 l/h

Kvs value: 8.0

GRCIRDIR25-25/8

Attacchi di connessione DN25.

Pompa nel gruppo di circolazione diretto: Wilo Para SC25/8.

Dimensioni box: 250x380x170 mm

Potenza (con ∆t 20K):

fino a 50 kW

Portata massima: 2150 l/h

Valore Kvs: 8,0

DN25 Connection Fittings.

Pump in the direct circulation unit: Wilo Para SC25/8.

Box dimensions: 250x380x170 mm

Power (with Δt 20K): up to 50 kW

Maximum flow rate: 2150 l/h

Kvs value: 8.0

GRCIRDIR32-30/8

Attacchi di connessione DN32.

Pompa nel gruppo di circolazione diretto: Wilo Para SC30/8 SC.

Dimensioni box: 250x400x170 mm

Potenza (con ∆t 20K):

fino a 111 kW

Portata massima: 4800 l/h

Valore Kvs: 21,0

DN32 Connection Fittings.

Pump in the direct circulation unit: Wilo Para SC30/8 SC.

Box dimensions: 250x400x170 mm mm

Power (with Δt 20K): up to 111 kW

Maximum flow rate: 4800 l/h

Kvs value: 21.0

44

GRUPPI DI RILANCIO COLLETTORI

BOOSTER GROUP MANIFOLDS
